YMD系列多路液晶巡回检测控制仪
1、输入通道数：8回路、16回路。
2、通过简单的软、硬件设定，即可分别对各通道输入信号的分度号、测量量程、小数点位置等功能参数、控制参数的设定进行选择，所有设定的参数均可永久保存，且掉电不丢失数据。
3、各通道间可同时分别输入不同的信号类型进行多路巡回测控。
4、采用先进的全自动数字调校系统，能方便快捷地进行示值精度调校，无需电位器调整，从而大大提高了仪表的稳定性和一致性。
5、具有对各通道输入信号的超量程、断线、断偶指示等故障自诊断功能。
6、可选择各输入通道统一上、下限报警功能输出；独立上、下限报警功能输出。
7、当仪表控制功能为统一上、下限报警时，可对两个继电器控制输出分别进行上限、上上限、下下限、下限的输出控制功能进行编程。各控制数值可在全量程范围内设定。所有报警控制功能均可设置一个统一的回差控制值。
8、每一检测通道可根据现场情况需要任意选择打开和关闭状态。
9、可带隔离串行通讯接口，传输速率为1200bps或2400bps，采用MODBUS通讯格式进行通讯，方便与各种带输入/输出通讯功能的设备进行双向通讯，并组成网络控制系统。
10、具有打印功能：采用串行通讯接口，传输速率为1200bps，可与各式串行40字符微型打印机配套进行定时打印、报警打印、即时打印输出各通道的测量值和报警状态。
11、仪表供电方式：220V AC或其它用户特殊要求。
☆仪表外形及尺寸：
.jpg)
横式(8路、16路)160*80*140 竖式(8路、16路)80*160*140
横式(8路、16路)独立报警辅机 竖式(8路、16路)独立报警辅机
160*80*140 80*160*140
☆仪表外形及尺寸：

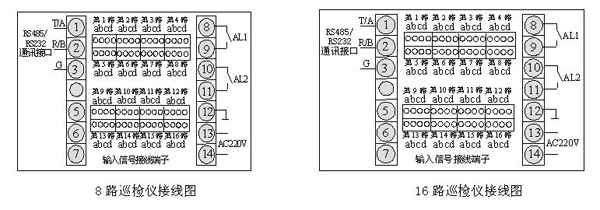

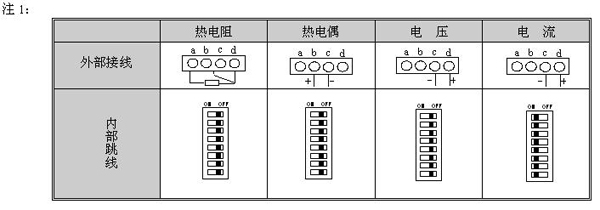

注2：接线图中B，G，P表示的功能如下：
1、打印时：“B”为BUSY、“G”为GND、“P”为DOUT；
2、RS485通讯时：“B”为B、“G”为GND、“P”为A；
3、RS232通讯时：“B”为RxD、“G”为GND、“P”为TxD。

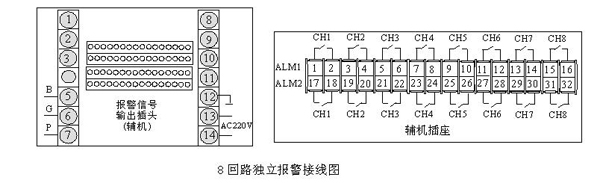

注：独立报警功能、独立变送输出功能、打印功能和通讯功能四者仅可选一。

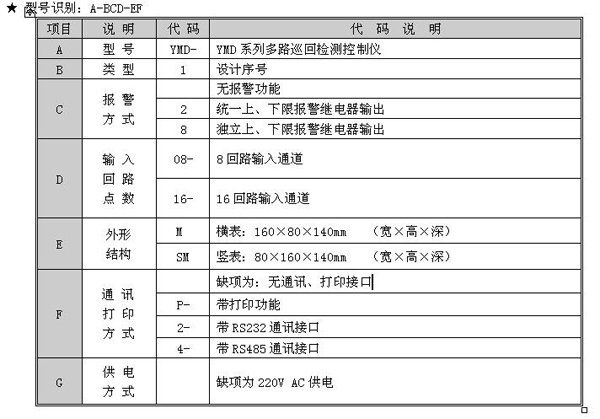

型号举例：YMD-1208-MP(即：A-BCD-EF)输入8回路通道；统一上、下限报警两个继电器输出；带打印功能；220V AC供电，横表 160×80mm。
