浮球连续式液位计
浮球连续式液位计
点击放大
产品型号:
产品报价:
0.0000
产品特点:
浮球连续式液位计
  浮球连续式液位计的详细资料:

  UQK-71系列浮球液位显示控制仪(浮球液位计)能广泛使用于电厂、水电站、石油、化工、造纸、食品、水厂及污水处理等行业。能对开口、密闭容器或地下池槽里的介质液位在控制室内进行显示、报警和控制。被检测的介质可为水、工业污水、油、酸、碱等导电及非导电液体,并能克服液体的泡沫所造成的假液位的影响。
  防腐型液位计对强腐蚀性介质有极好的抗腐蚀性能,防爆型液位计可应用于易爆的场合(隔爆型,防爆标志:dⅡBT4)。
  UQK-71系列浮球液位显示控制仪(浮球液位计)由传感器和变送器(显示表)两部分组成。
结构原理:
UQK-71-2传感器中装有三只干簧管分别为下限、上限、越限报警。UQK-71-4有五只干簧管,比UQK-71-2多两点液位显示。装有磁钢的浮球随液位上、下时使不同位置的干簧管动作,通过显示表内相应继电器的吸合将液位的正确位置指示出来。下限、上限显示表有继电器触点输出(相当于1 x 2开关)。上限越限时能发出声、光报警信号而无继电器触点输出。
    UQK—71—10、UQK—71—50传感器中装有若干只干簧管。当装有磁钢的浮球随液位上、下时,使不同位置的干簧管动作,从而使传感器输出的阻值发生变化,显示表则将这变化的阻值转换成面板的发光二极管的亮熄来显示被测的液位。显示表上装有控制点的设定钮,可以任意将液位的控制范围预先进行设定。当液位到达设定高度时,显示表内继电器吸合由继电器的触点通或断去控制液面报警。
技术参数:
● 产品执行标准:Q/320621EXE01-2001
● 测量范围
 S型:       ≤2m
  GX型:      ≤1.5m
 G(B)型、F(B)型: ≤12m
● 工作条件
   介质温度:
 S型      -5 ~ +45℃
 G型、F型   -40 ~ +80~C(高+120℃)
 GB型、FB型  -40 ~ +80~C(高+120℃)
   工作环境温度:
 S型     -5 ~ +45℃
 G型、F型  -10 ~ +45℃
 B型     -10 ~ +45℃
   工作压力:
 G型    0.6Mpa
 F型    0.25Mpa
 S型    常压
 被测介质比重:      >0.7
 被测介质粘度:      <1.25st
● 防爆性能
 防爆类型:隔爆型(只有GB、FB)
 防爆标志:dIIBT4


型号规格:

型号





第一位

第二位

第三位

UQK-71-

2
4
10
50





2点检测,1位越限报警,配UQK712型显示表
4
点检测,l位越限报警,配UQK714型显示表
10
点检测,配UQK7110型显示表
50
点检测,配UQK7150型显示表



S
G
F
X



检测管材质为聚氯乙烯
检测管材质为不锈钢(1Crl8M9Ti)
检测管材质为聚四氟乙烯(F46)
检测管材质为不锈钢小浮球()细颈检测管





B

隔爆型防爆,仪用于G型、F型。防爆等级dIIBT4

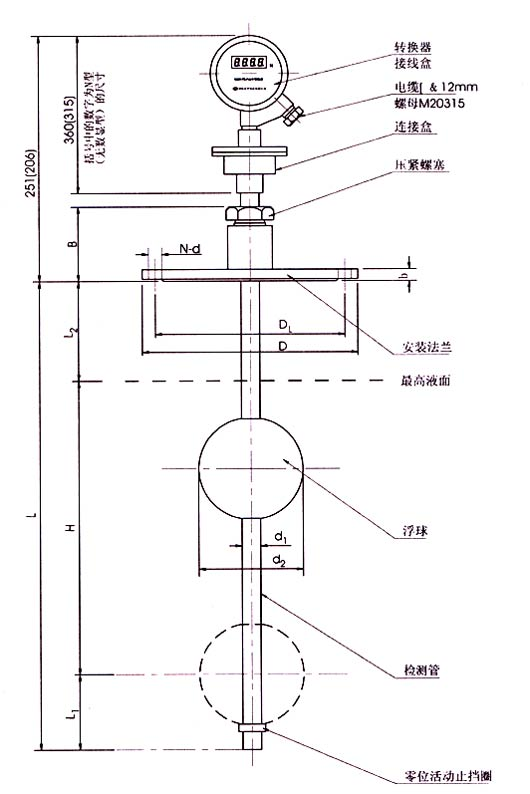

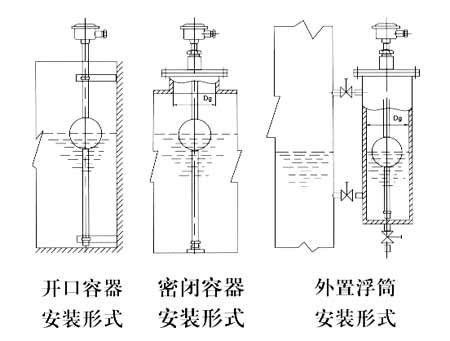

安装示意图:

订货须知:


● 请注明液位显示控制仪规格、型号、数量;
● 请注明传感器的材质及H、L1、L2的数据,工作介质、工作压力、工作温度,是否带安装法兰;
● 请注明显示表显示的颜色;
