智能雷达物位计产品说明

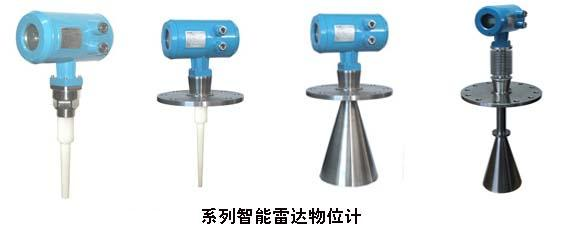

SYRD800系列智能雷达物位计
特性与优势：
雷达物位计,雷达液位计无盲区，高精度两线制技术，是差压仪表、磁致伸缩、射频导纳、磁翻板仪表的优良替代产品。
不受压力变化、真空、温度变化、惰性气体、烟尘、蒸汽等环境影响
安装简便，牢固耐用，免维护
HART或PROFIBUS-PA通信协议及基金会现场总线协议，标定简便、通过数字液晶显示轻松实现现场标定操作，通过软件GDPF实现简单的组态设定和编程
测量灵敏，刷新速度快。
适用于高温工况，高达200℃过程温度，当采用高温延长天线时可达350℃
测量原理
雷达物位计天线发出微波脉冲，在被测物料表面产生反射，并被雷达系统所接收。
输入
天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比：
D=C×T/2
其中C为光速
因空罐的距离E已知，则物位L为：
L=E-D
输出
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。

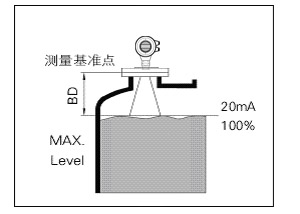

测量盲区
盲区（BD）是从测量参考点到最高物位时的介质表面的最小距离。
|
盲区
|
雷达物位计,雷达液位计GDPULS61
|
雷达物位计,雷达液位计GDPULS62
|
雷达物位计,雷达液位计GDPULS63/GDPULS64
|
|
从法兰开始
|
天线长度
（参见尺寸图）
|
天线长度
（参见尺寸图）
|
喇叭长度
（参见尺寸图）
|
测量条件
注意事项
测量范围从波束触及罐低的那一点开始计算，但在特殊情况下，若罐低为凹型或锥形，当物位低于此点时无法进行测量。
若介质为低介电常数当其处于低液位时，罐低可见，此时为保证测量精度，建议将零点定在低高度为C 的位置。
理论上测量达到天线尖端的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的尖端至少50mm。
对于过溢保护，可定义一段安全距离附加在盲区上。
最小测量范围与天线有关。
随浓度不同，泡沫既可以吸收微波，又可以将其反射，但在一定的条件下是可以进行测量的。
测量范围超出的动作
当测量范围超出时，仪表输出为22mA电流。
电气连接
两线制
HART通信的最小负载：250Ω
电缆入口：M20×1.5
内设极性反接，射频干扰，及尖峰过压的保护电路。
调试
GDPULS可以通过三种方式调试：
通过显示调整模块GPM
通过调试软件GDPFSOFTWARE
通过HART手持编程器
现场现场编程模块（GPM）
GPM编程器由6个按键和一个液晶显示屏，可以显示调整菜单和参数设置。其功能相当于一个分析处理仪表。

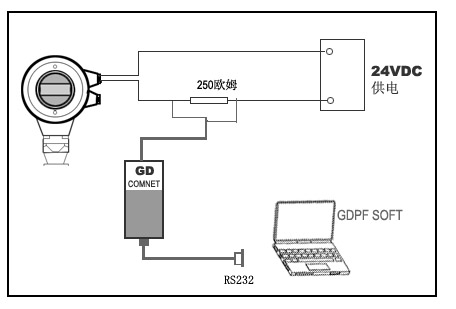

通过GDPF软件调试
无论那种信号输出，4…20mA/HART, Profibus PA,雷达传感器都可以通过软件进行调试。采用GDPF软件进行调试，GDPULS需要一个仪表CONNECTCAT驱动器。软件和CONNECTCAT驱动器可以作为附件订购。
使用软件调试的时候，给雷达仪表加电24VDC，同时在连接HART适配器前端加一个250欧姆的电阻。如果一体式HART电阻（内部电阻250欧姆）的供电仪表，就不需要附加外部电阻，这时候HART适配器可以和4…20mA线并联。
技术参数：
基本参数 工作频率：10.2G
波 束 角：
24°GDPULS61,GDPULS62
20°GDPULS63,GDPULS64带DN150法兰
16°GDPULS63,GDPULS64带DN200法兰
14°GDPULS63,GDPULS64带DN250法兰
雷达物位计,雷达液位计测量范围：0…70m（标准）
雷达物位计,雷达液位计重复性 ：＋/－3mm
雷达物位计,雷达液位计分辨率 ：1mm
雷达物位计,雷达液位计采样 ：回波采样54次/s
雷达物位计,雷达液位计响应速度：>0.3s(根据具体使用情况而定)
雷达物位计,雷达液位计电流信号：4…20mA
雷达物位计,雷达液位计精度 ：<0.1%或10mm(0~20m) 20mm(大于20m)
雷达物位计,雷达液位计通讯接口 HART通讯协议
雷达物位计,雷达液位计过程连接 G1 1/2 316L不锈钢，PVDF，PTFE：GDPULS61
法兰DN50，DN80，DN100，DN150(棒式天线)
法兰DN50，DN80，DN100，DN150，DN200，DN250(喇叭口式天线)
电源 电源：24VDC(+/-10%)，波纹电压：1Vpp
耗电量：max：22.5mA
环境条件 温度：－40℃…＋200℃
容器压力（表压）－1…60bar
防爆认证 ExiaII CT6
外壳保护等级 IP68
两线制接线 供电和信号输出共用一根两芯导线
电缆入口：2个M20×1.5（电缆直径5…9mm）
安装说明

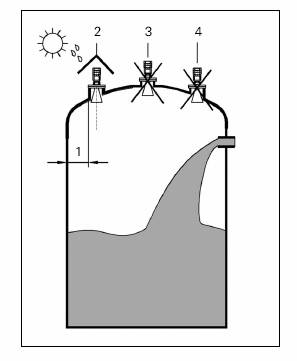

定位
推荐距离（1）墙至安装短管的外壁：
离罐壁为罐直径1/6处，最小为30cm。
不能安装在入料口的上方（4）。
不能安装在中心位置（3），干扰回波会导致信号丢失。
为防止直接日晒或雨淋，建议使用保护盖。

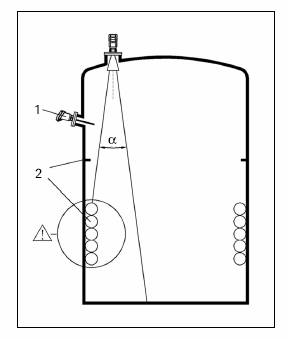

罐内安装
在信号波束内，应避免由如下安装物（1）：例如限位开关，温度传感器等。
对称装置（2），如真空环，加热线圈，挡板等等。
最佳选择
天线尺寸：天线越大，波束角越小，干扰回波将越弱。
天线调整：将天线调整到最佳测量位置。
导波管：导波管用来避免干扰回波。

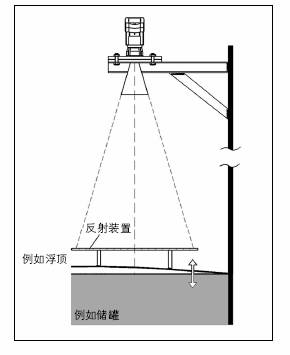

顶部反射
由于浮动顶的不稳定移动性，所以浮动顶不推荐使用于高精度测量，一种特殊的反射装置可在浮动顶应用。
最佳安装位置：
浮顶上反射板位置：
反射装置的上部边缘水平。
对于倾斜面（例如圆形浮顶），反射装置的支撑装置的支撑脚必须根据需要进行调整。
罐内安装
罐内安装
标准安装
雷达天线不可向罐壁倾斜。
为了使温度影响最小化，在对接法兰的连接处必须使用弹簧垫圈。
杆式天线必须伸出安装短管。
垂直放置杆式天线，不要让雷达束指向罐壁。
雷达天线不可向罐壁倾斜。

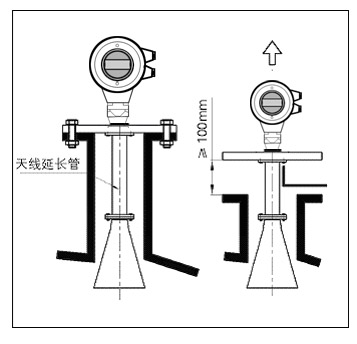

喇叭天线必须延伸出安装短管，否则应使用天线延伸管。
喇叭天线必须调整至垂直，不要让雷达束指向罐壁。
导波管内安装
雷达传感器通过导波管或旁通管进行测量，测量管起到导波作用。下面是一个测量管（导波管的构造图）
测量管内壁必须平滑，如果可能的话测量管的内径需要与喇叭口的直径相符，请使用拉拔或纵伸焊接的不锈钢管。可以通过预先焊接的法兰盘或焊接头延长测量管。
必须注意：
焊接时，不能产生凸点或凸缘。将法兰和测量管对齐固定，然后焊接。焊接不要穿透测量管管壁管内壁必须保持平滑，一定要小心的除去焊缝和不平滑的地方，否则会造成很强的虚假回波。

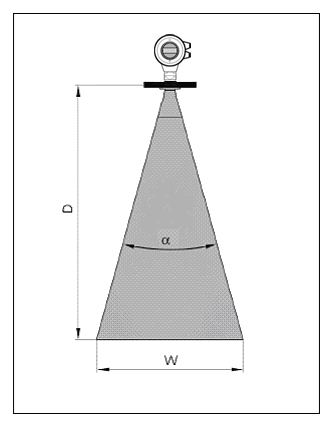

波束角
波束角为当雷达能量密度达到最大能量密度的一半（3dB）宽度时的角度α，微波可散射到波束外部且可被干扰装置所反射，波束角与天线型号（直径）有关。
